G4型密封組合/G4型機械密封/G4型機封/G4密封
適用系列：UHB-ZK / UHB-UF / UHB-FX / UHB-P / UHB-UM
注意：不同規格的泵配件，在材質、外形、尺寸上可能存在差異，圖片供參考對照
詳細介紹

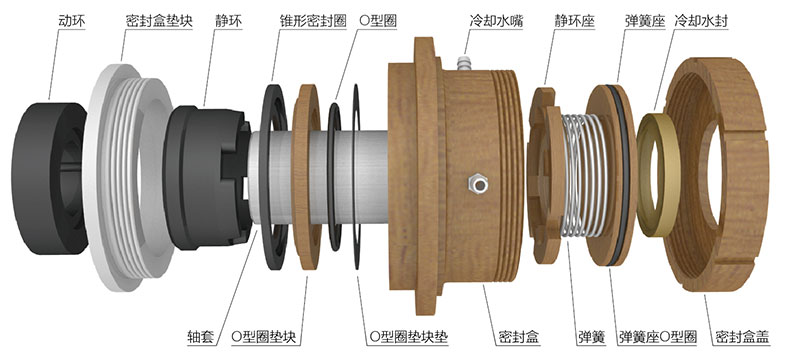

G4型密封組合大致有兩種，一是密封盒墊塊為螺紋型，密封盒無螺栓孔，通過密封盒壓緊圈與泵殼聯接緊固，詳細結構如下圖：
上述密封主要是用于150UHB系列往上、慢轉速的大泵，125UHB系列往下、快轉速的小泵所采用的G4型密封組合，密封盒墊塊無螺紋，密封盒帶有螺栓孔，直接用螺栓與泵殼擰緊。

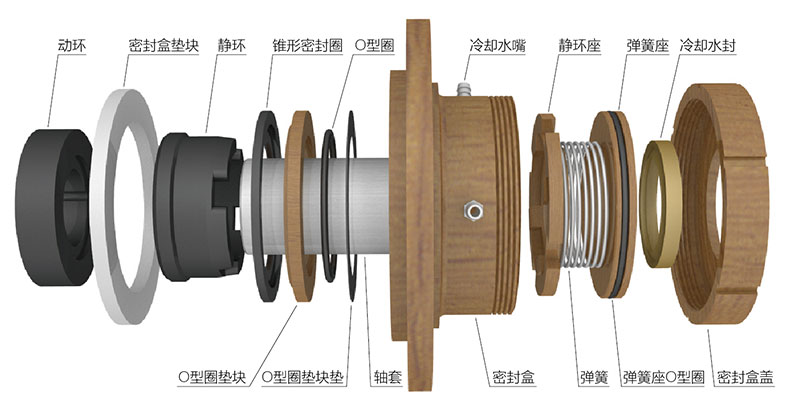

125UHB系列往下、快轉速的小泵的G4密封組合詳細結構圖如下：

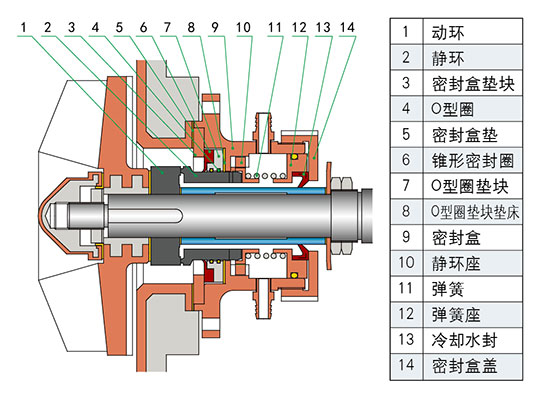

G4型機械密封結構簡圖：
G4型機械密封簡介：
G4密封為本公司自行設計的一種改良型抗顆粒泵用機械密封；密封的動、靜環均由碳化硅或硬質合金制成，可用于輸送含大量顆粒的腐蝕性液體。該密封和同類內裝式機械密封相比，靜環與密封盒之間設置了錐形密封圈與不銹鋼墊塊，使硬顆粒不能進入靜環與密封盒之間的間隙中，并更加穩定可靠。靜環前后位移自如，克服了原有耐顆粒密封的"卡砂"失效的缺點。
